250 different sizes from 6mm up to 250mm outside diameter.
Ston Disc Springs has a complete range of precision disc springs manufactured to DIN 2093, designed for critical loading or dynamic applications.
DIN2093 disc springs are manufactured to close tolerances and are made from high quality spring steel strip and forgings.
The disc springs are pre-stressed (scragged) and the machining and radiusing of the inside and outside diameters remove stress raisers, which could otherwise reduce disc spring fatigue life.
- Corrosion resisting Zinc Phosphate coating standard.
- Shot Peening available for added fatigue resistance.
- Mechanic Zinc plating available for additional corrosion resistance.
- Other coatings per customer requirements available.
The DIN 2093 specification classifies disc springs into three groups:
Group 1: Under 1.25mm thick: cold formed, radiused edges, without contact flats
Group 2:1.25mm up to and inc. 6mm: cold formed-machined (or fine blanked), radiused edges, without contact flats
Group 3: Over 6mm thick: Fully machined from forged blanks, with contact flats, thickness reduced
Article | Order Reference | Size | Spring Deflection s in inch and Spring Load f in ib |
||||||||||||||
No. | mm | inch | at s=0.25 h0 | at s=0.50 h0 | at s=0.75 h0 | at s=h0 | |||||||||||

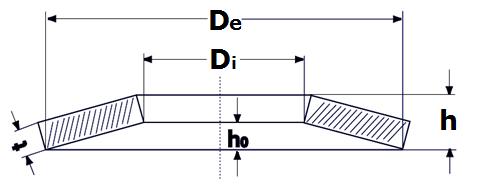

De | Di | t | De | Di | t | h | h0 | h0/t | s | f | s | f | s | f | s | f | |
N1001 | 6 | 3.2 | 0.3 | .236 | .126 | .012 | .018 | .006 | .500 | .001 | 10 | .003 | 19 | .004 | 27 | .006 | 35 |
N1002 | 8 | 3.2 | 0.2 | .315 | .126 | .008 | .016 | .008 | 1.000 | .002 | 3 | .004 | 5 | .006 | 6 | .008 | 7 |
N1003 | 8 | 3.2 | 0.3 | .315 | .126 | .012 | .022 | .010 | .833 | .002 | 10 | .005 | 18 | .007 | 24 | .010 | 28 |
N1004 | 8 | 3.2 | 0.4 | .315 | .126 | .016 | .024 | .008 | .500 | .002 | 16 | .004 | 29 | .006 | 42 | .008 | 54 |
N1005 | 8 | 4.2 | 0.2 | .315 | .165 | .008 | .018 | .010 | 1.250 | .002 | 5 | .005 | 8 | .007 | 9 | .010 | 9 |
N1006 | 8 | 4.2 | 0.3 | .315 | .165 | .012 | .022 | .010 | .833 | .002 | 12 | .005 | 20 | .007 | 27 | .010 | 32 |
N1007 | 8 | 4.2 | 0.4 | .315 | .165 | .016 | .024 | .008 | .500 | .002 | 18 | .004 | 33 | .006 | 47 | .008 | 61 |
N1008 | 10 | 3.2 | 0.3 | .394 | .126 | .012 | .026 | .014 | 1.167 | .003 | 12 | .007 | 18 | .010 | 22 | .014 | 24 |
N1009 | 10 | 3.2 | 0.4 | .394 | .126 | .016 | .028 | .012 | .750 | .003 | 17 | .006 | 30 | .009 | 40 | .012 | 50 |
N1010 | 10 | 3.2 | 0.5 | .394 | .126 | .020 | .030 | .010 | .500 | .002 | 23 | .005 | 44 | .007 | 63 | .010 | 81 |
N1011 | 10 | 4.2 | 0.4 | .394 | .165 | .016 | .028 | .012 | .750 | .003 | 18 | .006 | 32 | .009 | 43 | .012 | 52 |
N1012 | 10 | 4.2 | 0.5 | .394 | .165 | .020 | .030 | .010 | .500 | .002 | 25 | .005 | 47 | .007 | 66 | .010 | 85 |
N1013 | 10 | 5.2 | 0.25 | .394 | .205 | .010 | .022 | .012 | 1.200 | .003 | 7 | .006 | 11 | .009 | 13 | .012 | 14 |
N1014 | 10 | 5.2 | 0.4 | .394 | .205 | .016 | .028 | .012 | .750 | .003 | 20 | .006 | 35 | .009 | 47 | .012 | 58 |
N1015 | 10 | 5.2 | 0.5 | .394 | .205 | .020 | .030 | .010 | .500 | .002 | 27 | .005 | 52 | .007 | 73 | .010 | 94 |
N1016 | 12 | 4.2 | 0.4 | .472 | .165 | .016 | .031 | .016 | 1.000 | .004 | 19 | .008 | 32 | .012 | 40 | .016 | 46 |
N1017 | 12 | 4.2 | 0.5 | .472 | .165 | .020 | .033 | .014 | .700 | .003 | 26 | .007 | 47 | .010 | 64 | .014 | 79 |
N1018 | 12 | 4.2 | 0.6 | .472 | .165 | .024 | .039 | .016 | .667 | .004 | 51 | .008 | 91 | .012 | 126 | .016 | 157 |
N1019 | 12 | 5.2 | 0.5 | .472 | .205 | .020 | .035 | .016 | .800 | .004 | 34 | .008 | 59 | .012 | 79 | .016 | 96 |
N1020 | 12 | 5.2 | 0.6 | .472 | .205 | .024 | .037 | .014 | .583 | .003 | 44 | .007 | 82 | .010 | 114 | .014 | 145 |
N1021 | 12 | 6.2 | 0.5 | .472 | .244 | .020 | .033 | .014 | .700 | .003 | 30 | .007 | 54 | .010 | 74 | .014 | 91 |
N1022 | 12 | 6.2 | 0.6 | .472 | .244 | .024 | .037 | .014 | .583 | .003 | 48 | .007 | 89 | .010 | 125 | .014 | 158 |
N1023 | 12.5 | 5.2 | 0.5 | .492 | .205 | .020 | .033 | .014 | .700 | .003 | 25 | .007 | 45 | .010 | 61 | .014 | 76 |
N1024 | 12.5 | 6.2 | 0.35 | .492 | .244 | .014 | .031 | .018 | 1.286 | .004 | 19 | .009 | 29 | .013 | 34 | .018 | 36 |
N1025 | 12.5 | 6.2 | 0.5 | .492 | .244 | .020 | .033 | .014 | .700 | .003 | 27 | .007 | 49 | .010 | 66 | .014 | 82 |
N1026 | 12.5 | 6.2 | 0.7 | .492 | .244 | .028 | .039 | .012 | .429 | .003 | 54 | .006 | 103 | .009 | 149 | .012 | 193 |
N1027 | 14 | 7.2 | 0.35 | .551 | .283 | .014 | .031 | .018 | 1.286 | .004 | 15 | .009 | 24 | .013 | 28 | .018 | 29 |
N1028 | 14 | 7.2 | 0.5 | .551 | .283 | .020 | .035 | .016 | .800 | .004 | 27 | .008 | 47 | .012 | 63 | .016 | 76 |
N1029 | 14 | 7.2 | 0.08 | .551 | .283 | .031 | .043 | .012 | .375 | .003 | 64 | .006 | 124 | .009 | 180 | .012 | 235 |
N1030 | 15 | 5.2 | 0.4 | .591 | .205 | .016 | .037 | .022 | 1.375 | .005 | 23 | .011 | 35 | .016 | 40 | .022 | 41 |
N1031 | 15 | 5.2 | 0.5 | .591 | .205 | .020 | .039 | .020 | 1.000 | .005 | 30 | .010 | 50 | .015 | 63 | .020 | 72 |
N1032 | 15 | 5.2 | 0.6 | .591 | .205 | .024 | .041 | .018 | .750 | .004 | 39 | .009 | 68 | .013 | 92 | .018 | 113 |
N1033 | 15 | 5.2 | 0.7 | .591 | .205 | .028 | .043 | .016 | .571 | .004 | 48 | .008 | 89 | .012 | 125 | .016 | 159 |
N1034 | 15 | 6.2 | 0.5 | .591 | .244 | .020 | .039 | .020 | 1.000 | .005 | 31 | .010 | 52 | .015 | 65 | .020 | 75 |
N1035 | 15 | 6.2 | 0.6 | .591 | .244 | .024 | .041 | .018 | .750 | .004 | 40 | .009 | 71 | .013 | 96 | .018 | 117 |
N1036 | 15 | 6.2 | 0.7 | .591 | .244 | .028 | .043 | .016 | .571 | .004 | 50 | .008 | 93 | .012 | 130 | .016 | 165 |
N1037 | 15 | 8.2 | 0.7 | .591 | .323 | .028 | .043 | .016 | .571 | .004 | 58 | .008 | 107 | .012 | 150 | .016 | 191 |
N1038 | 15 | 8.2 | 0.8 | .591 | .323 | .031 | .047 | .016 | .500 | .004 | 83 | .008 | 156 | .012 | 222 | .016 | 285 |
N1039 | 16 | 8.2 | 0.4 | .630 | .323 | .016 | .035 | .020 | 1.250 | .005 | 19 | .010 | 30 | .015 | 35 | .020 | 37 |
N1040 | 16 | 8.2 | 0.6 | .630 | .323 | .024 | .041 | .018 | .750 | .004 | 39 | .009 | 69 | .013 | 93 | .018 | 113 |
N1041 | 16 | 8.2 | 0.7 | .630 | .323 | .028 | .045 | .018 | .643 | .004 | 57 | .009 | 104 | .013 | 144 | .018 | 180 |
N1042 | 16 | 8.2 | 0.8 | .630 | .323 | .031 | .047 | .016 | .500 | .004 | 70 | .008 | 131 | .012 | 186 | .016 | 239 |
N1043 | 16 | 8.2 | 0.9 | .630 | .323 | .035 | .049 | .014 | .389 | .003 | 82 | .007 | 157 | .010 | 229 | .014 | 298 |
N1044 | 18 | 6.2 | 0.4 | .709 | .244 | .016 | .039 | .024 | 1.500 | .006 | 19 | .012 | 28 | .018 | 31 | .024 | 31 |
N1045 | 18 | 6.2 | 0.5 | .709 | .244 | .020 | .043 | .024 | 1.200 | .006 | 29 | .012 | 46 | .018 | 55 | .024 | 60 |
N1046 | 18 | 6.2 | 0.6 | .709 | .244 | .024 | .047 | .024 | 1.000 | .006 | 43 | .012 | 72 | .018 | 90 | .024 | 104 |
N1047 | 18 | 6.2 | 0.7 | .709 | .244 | .028 | .049 | .022 | .786 | .005 | 53 | .011 | 93 | .016 | 125 | .022 | 152 |
N1048 | 18 | 6.2 | 0.8 | .709 | .244 | .031 | .051 | .020 | .625 | .005 | 65 | .010 | 118 | .015 | 164 | .020 | 206 |
N1049 | 18 | 8.2 | 0.5 | .709 | .323 | .020 | .043 | .024 | 1.200 | .006 | 32 | .012 | 50 | .018 | 60 | .024 | 65 |
N1050 | 18 | 8.2 | 0.7 | .709 | .323 | .028 | .049 | .022 | .786 | .005 | 57 | .011 | 101 | .016 | 135 | .022 | 164 |
N1051 | 18 | 8.2 | 0.8 | .709 | .323 | .031 | .051 | .020 | .625 | .005 | 70 | .010 | 127 | .015 | 177 | .020 | 222 |
N1052 | 18 | 8.2 | 1 | .709 | .323 | .039 | .055 | .016 | .400 | .004 | 96 | .008 | 184 | .012 | 267 | .016 | 347 |
N1053 | 18 | 9.2 | 0.45 | .709 | .362 | .018 | .041 | .024 | 1.333 | .006 | 27 | .012 | 42 | .018 | 48 | .024 | 50 |
N1054 | 18 | 9.2 | 0.7 | .709 | .362 | .028 | .047 | .020 | .714 | .005 | 53 | .010 | 94 | .015 | 128 | .020 | 158 |
N1055 | 18 | 9.2 | 1 | .709 | .362 | .039 | .055 | .016 | .400 | .004 | 102 | .008 | 195 | .012 | 283 | .016 | 368 |
N1056 | 20 | 8.2 | 0.6 | .787 | .323 | .024 | .051 | .028 | 1.167 | .007 | 48 | .014 | 77 | .021 | 93 | .028 | 102 |
N1057 | 20 | 8.2 | 0.7 | .787 | .323 | .028 | .053 | .026 | .929 | .006 | 59 | .013 | 100 | .019 | 128 | .026 | 151 |
N1058 | 20 | 8.2 | 0.8 | .787 | .323 | .031 | .055 | .024 | .750 | .006 | 71 | .012 | 126 | .018 | 170 | .024 | 208 |
N1059 | 20 | 8.2 | 0.9 | .787 | .323 | .035 | .057 | .022 | .611 | .005 | 84 | .011 | 155 | .016 | 215 | .022 | 271 |
N1060 | 20 | 8.2 | 1 | .787 | .323 | .039 | .061 | .022 | .550 | .005 | 111 | .011 | 207 | .016 | 292 | .022 | 372 |
N1061 | 20 | 10.2 | 0.5 | .787 | .402 | .020 | .045 | .026 | .300 | .006 | 32 | .013 | 49 | .019 | 57 | .026 | 61 |
N1062 | 20 | 10.2 | 0.8 | .787 | .402 | .031 | .053 | .022 | .688 | .005 | 69 | .011 | 123 | .016 | 169 | .022 | 210 |
N1063 | 20 | 10.2 | 0.9 | .787 | .402 | .035 | .057 | .022 | .611 | .005 | 93 | .011 | 170 | .016 | 237 | .022 | 299 |
N1064 | 20 | 10.2 | 1 | .787 | .402 | .039 | .061 | .022 | .550 | .005 | 123 | .011 | 228 | .016 | 322 | .022 | 410 |
N1065 | 20 | 10.2 | 1.1 | .787 | .402 | .043 | .061 | .018 | .409 | .004 | 124 | .009 | 237 | .013 | 343 | .018 | 446 |
N1066 | 20 | 10.2 | 1.25 | .787 | .402 | .059 | .069 | .020 | .400 | .005 | 201 | .010 | 385 | .015 | 559 | .020 | 727 |
N1067 | 20 | 10.2 | 1.5 | .787 | .402 | .059 | .071 | .012 | .200 | .003 | 193 | .006 | 383 | .009 | 569 | .012 | 754 |
N1068 | 22.5 | 11.2 | 0.6 | .886 | .441 | .024 | .055 | .031 | 1.333 | .008 | 54 | .016 | 84 | .024 | 96 | .031 | 100 |
N1069 | 22.5 | 11.2 | 0.8 | .886 | .441 | .031 | .057 | .026 | .813 | .006 | 69 | .013 | 120 | .019 | 160 | .026 | 193 |
N1070 | 22.5 | 11.2 | 1.25 | .886 | .441 | .049 | .069 | .020 | .400 | .005 | 156 | .010 | 300 | .015 | 435 | .020 | 566 |
N1071 | 23 | 8.2 | 0.7 | .906 | .323 | .028 | .059 | .031 | 1.143 | .008 | 63 | .016 | 101 | .024 | 123 | .031 | 136 |
N1072 | 23 | 8.2 | 0.8 | .906 | .323 | .031 | .061 | .030 | .938 | .007 | 75 | .015 | 126 | .022 | 162 | .030 | 190 |
N1073 | 23 | 8.2 | 0.9 | .906 | .323 | .035 | .063 | .028 | .778 | .007 | 88 | .014 | 155 | .021 | 207 | .028 | 253 |
N1074 | 23 | 8.2 | 1 | .906 | .323 | .039 | .067 | .028 | .700 | .007 | 115 | .014 | 205 | .021 | 280 | .028 | 347 |
N1075 | 23 | 10.2 | 0.9 | .906 | .402 | .035 | .065 | .030 | .833 | .007 | 105 | .015 | 181 | .022 | 239 | .030 | 287 |
N1076 | 23 | 10.2 | 1 | .906 | .402 | .039 | .067 | .028 | .700 | .007 | 122 | .014 | 218 | .021 | 297 | .028 | 368 |
N1077 | 23 | 10.2 | 1.25 | .906 | .402 | .049 | .075 | .026 | .520 | .006 | 196 | .013 | 367 | .019 | 521 | .026 | 667 |
N1078 | 23 | 12.2 | 1 | .906 | .480 | .039 | .063 | .024 | .600 | .006 | 107 | .012 | 197 | .018 | 275 | .024 | 347 |
N1079 | 23 | 12.2 | 1.25 | .906 | .480 | .049 | .073 | .024 | .480 | .006 | 195 | .012 | 368 | .018 | 526 | .024 | 677 |
N1080 | 23 | 12.2 | 1.5 | .906 | .480 | .059 | .079 | .020 | .333 | .005 | 262 | .010 | 508 | .015 | 744 | .020 | 975 |
N1081 | 25 | 10.2 | 1 | .984 | .402 | .039 | .069 | .030 | .750 | .007 | 111 | .015 | 196 | .022 | 265 | .030 | 324 |
N1082 | 25 | 12.2 | 0.7 | .984 | .480 | .028 | .063 | .035 | 1.286 | .009 | 75 | .018 | 116 | .027 | 135 | .035 | 143 |
N1083 | 25 | 12.2 | 0.9 | .984 | .480 | .035 | .063 | .028 | .778 | .007 | 83 | .014 | 145 | .021 | 195 | .028 | 237 |
N1084 | 25 | 12.2 | 1 | .984 | .480 | .039 | .071 | .031 | .800 | .008 | 132 | .016 | 230 | .024 | 307 | .031 | 372 |
N1085 | 25 | 12.2 | 1.25 | .984 | .480 | .049 | .077 | .028 | .560 | .007 | 192 | .014 | 355 | .021 | 500 | .028 | 635 |
N1086 | 25 | 12.2 | 1.5 | .984 | .480 | .059 | .081 | .022 | .367 | .005 | 235 | .011 | 453 | .016 | 660 | .022 | 863 |
N1087 | 28 | 10.2 | 0.8 | 1.102 | .402 | .031 | .069 | .037 | 1.188 | .009 | 79 | .019 | 125 | .028 | 149 | .037 | 163 |
N1088 | 28 | 10.2 | 1 | 1.102 | .402 | .039 | .075 | .035 | .900 | .009 | 116 | .018 | 197 | .027 | 255 | .035 | 302 |
N1089 | 28 | 10.2 | 1.25 | 1.102 | .402 | .049 | .081 | .031 | .640 | .008 | 116 | .016 | 302 | .024 | 418 | .031 | 524 |
N1090 | 28 | 10.2 | 1.5 | 1.102 | .402 | .059 | .087 | .028 | .467 | .007 | 226 | .014 | 429 | .021 | 615 | .028 | 792 |
N1091 | 28 | 12.2 | 1 | 1.102 | .480 | .039 | .077 | .037 | .950 | .009 | 133 | .019 | 224 | .028 | 286 | .037 | 335 |
N1092 | 28 | 12.2 | 1.25 | 1.102 | .480 | .049 | .083 | .033 | .680 | .008 | 190 | .017 | 343 | .025 | 470 | .033 | 585 |
N1093 | 28 | 12.2 | 1.5 | 1.102 | .480 | .059 | .089 | .030 | .500 | .007 | 259 | .015 | 487 | .022 | 695 | .030 | 891 |
N1094 | 28 | 14.2 | 0.8 | 1.102 | .559 | .031 | .071 | .039 | 1.250 | .010 | 98 | .020 | 154 | .030 | 181 | .039 | 194 |
N1095 | 28 | 14.2 | 1 | 1.102 | .559 | .039 | .071 | .031 | .800 | .008 | 108 | .016 | 188 | .024 | 250 | .031 | 303 |
N1096 | 28 | 14.2 | 1.25 | 1.102 | .559 | .049 | .083 | .033 | .680 | .008 | 205 | .017 | 369 | .025 | 506 | .033 | 629 |
N1097 | 28 | 14.2 | 1.5 | 1.102 | .559 | .059 | .085 | .026 | .433 | .006 | 233 | .013 | 445 | .019 | 641 | .026 | 831 |
N1098 | 28 | 14.2 | 1.5 | 1.102 | .559 | .059 | .085 | .026 | .433 | .006 | 233 | .013 | 445 | .019 | 641 | .026 | 831 |
N1099 | 31.5 | 12.2 | 1 | 1.24 | .480 | .039 | .083 | .043 | 1.100 | .011 | 132 | .022 | 215 | .032 | 263 | .043 | 295 |
N1100 | 31.5 | 12.2 | 1.25 | 1.24 | .480 | .049 | .087 | .037 | .760 | .009 | 172 | .019 | 303 | .028 | 407 | .037 | 498 |
N1101 | 31.5 | 12.2 | 1.5 | 1.24 | .480 | .059 | .093 | .033 | .567 | .008 | 233 | .017 | 432 | .025 | 607 | .033 | 770 |
N1102 | 31.5 | 16.3 | 0.8 | 1.24 | .642 | .031 | .073 | .041 | 1.313 | .010 | 87 | .021 | 134 | .031 | 155 | .041 | 163 |
N1103 | 31.5 | 16.3 | 1.25 | 1.24 | .642 | .049 | .085 | .035 | .720 | .009 | 178 | .018 | 318 | .027 | 432 | .035 | 533 |
N1104 | 31.5 | 16.3 | 1.5 | 1.24 | .642 | .059 | .094 | .035 | .600 | .009 | 284 | .018 | 522 | .027 | 729 | .035 | 920 |
N1105 | 31.5 | 16.3 | 1.75 | 1.24 | .642 | .069 | .096 | .028 | .400 | .007 | 314 | .014 | 602 | .021 | 874 | .028 | 1140 |
N1106 | 31.5 | 16.3 | 2 | 1.24 | .642 | .079 | .108 | .030 | .375 | .007 | 496 | .015 | 957 | .022 | 1390 | .030 | 1820 |
N1107 | 34 | 12.3 | 1 | 1.339 | .484 | .039 | .089 | .049 | 1.250 | .012 | 144 | .025 | 225 | .037 | 265 | .049 | 284 |
N1108 | 34 | 12.3 | 1.25 | 1.339 | .484 | .049 | .093 | .043 | .880 | .011 | 184 | .022 | 315 | .032 | 410 | .043 | 488 |
N1109 | 34 | 12.3 | 1.5 | 1.339 | .484 | .059 | .098 | .039 | .667 | .010 | 248 | .020 | 447 | .030 | 615 | .039 | 767 |
N1110 | 34 | 14.3 | 1.25 | 1.339 | .563 | .049 | .094 | .045 | .920 | .011 | 206 | .023 | 349 | .034 | 450 | .045 | 530 |
N1111 | 34 | 14.3 | 1.5 | 1.339 | .563 | .059 | .100 | .041 | .700 | .010 | 276 | .021 | 495 | .031 | 675 | .041 | 836 |
N1112 | 34 | 16.3 | 1.5 | 1.339 | .642 | .059 | .100 | .041 | .700 | .010 | 291 | .021 | 522 | .031 | 712 | .041 | 882 |
N1113 | 34 | 16.3 | 2 | 1.339 | .642 | .079 | .112 | .033 | .425 | .008 | 473 | .017 | 904 | .025 | 1310 | .033 | 1690 |
N1114 | 35.5 | 18.3 | 0.9 | 1.398 | .720 | .035 | .081 | .045 | 1.278 | .011 | 103 | .023 | 161 | .034 | 188 | .045 | 200 |
N1115 | 35.5 | 18.3 | 1.25 | 1.398 | .720 | .049 | .089 | .039 | .800 | .010 | 165 | .020 | 288 | .030 | 383 | .039 | 465 |
N1116 | 35.5 | 18.3 | 2 | 1.398 | .720 | .079 | .110 | .031 | .400 | .008 | 421 | .016 | 807 | .024 | 1170 | .031 | 1520 |
N1117 | 40 | 14.3 | 1.25 | 1.575 | .563 | .049 | .104 | .055 | 1.120 | .014 | 204 | .028 | 329 | .041 | 402 | .055 | 448 |
N1118 | 40 | 14.3 | 1.5 | 1.575 | .563 | .059 | .108 | .049 | .833 | .012 | 251 | .025 | 436 | .037 | 575 | .049 | 691 |
N1119 | 40 | 14.3 | 2 | 1.575 | .563 | .079 | .120 | .041 | .525 | .010 | 406 | .021 | 759 | .031 | 1080 | .041 | 1380 |
N1120 | 40 | 16.3 | 1.5 | 1.575 | .642 | .059 | .110 | .051 | .867 | .013 | 276 | .026 | 475 | .038 | 621 | .051 | 741 |
N1121 | 40 | 16.3 | 2 | 1.575 | .642 | .079 | .122 | .043 | .550 | .011 | 445 | .022 | 827 | .032 | 1170 | .043 | 1490 |
N1122 | 40 | 18.3 | 2 | 1.575 | .720 | .079 | .124 | .045 | .575 | .011 | 492 | .023 | 910 | .034 | 1280 | .045 | 1620 |
N1123 | 40 | 20.4 | 1 | 1.575 | .803 | .039 | .091 | .051 | 1.300 | .013 | 128 | .026 | 198 | .038 | 229 | .051 | 242 |
N1124 | 40 | 20.4 | 1.5 | 1.5757 | .803 | .059 | .104 | .045 | .767 | .011 | 250 | .023 | 441 | .034 | 592 | .045 | 723 |
N1125 | 40 | 20.4 | 2 | 1.575 | .803 | .079 | .122 | .043 | .550 | .011 | 491 | .022 | 912 | .032 | 1290 | .043 | 1640 |
N1126 | 40 | 20.4 | 2.25 | 1.575 | .803 | .089 | .124 | .035 | .400 | .009 | 527 | .018 | 1010 | .027 | 1470 | .035 | 1910 |
N1127 | 40 | 20.4 | 2.5 | 1.575 | .803 | .098 | .136 | .037 | .380 | .009 | 756 | .019 | 1460 | .028 | 2120 | .037 | 2760 |
N1128 | 45 | 22.4 | 1.25 | 1.772 | .882 | .049 | .112 | .063 | 1.280 | .016 | 235 | .031 | 366 | .047 | 427 | .063 | 453 |
N1129 | 45 | 22.4 | 1.75 | 1.772 | .882 | .069 | .120 | .051 | .743 | .013 | 344 | .026 | 610 | .038 | 823 | .051 | 1010 |
N1130 | 45 | 22.4 | 2.5 | 1.772 | .882 | .098 | .138 | .039 | .400 | .010 | 626 | .020 | 1200 | .030 | 1740 | .039 | 2270 |
N1131 | 50 | 18.4 | 1.25 | 1.969 | .724 | .049 | .112 | .063 | 1.28 | .016 | 171 | .031 | 266 | .047 | 310 | .063 | 329 |
N1132 | 50 | 18.4 | 1.5 | 1.969 | .724 | .059 | .130 | .071 | 1.2 | .018 | 311 | .035 | 493 | .053 | 588 | .071 | 640 |
N1133 | 50 | 18.4 | 2 | 1.969 | .724 | .079 | .138 | .059 | .750 | .015 | 423 | .030 | 766 | .044 | 1030 | .059 | 1260 |
N1134 | 50 | 18.4 | 2.5 | 1.969 | .724 | .098 | .161 | .063 | .640 | .016 | 836 | .031 | 1520 | .047 | 2100 | .063 | 2630 |
N1135 | 50 | 18.4 | 3 | 1.969 | .724 | .118 | .173 | .055 | .467 | .014 | 1140 | .028 | 2150 | .041 | 3090 | .055 | 3980 |
N1136 | 50 | 20.4 | 2 | 1.969 | .803 | .079 | .138 | .059 | .750 | .015 | 444 | 030 | 785 | .044 | 1060 | .059 | 1300 |
N1137 | 50 | 20.4 | 2.5 | 1.969 | .803 | .098 | .152 | .053 | .540 | .013 | 679 | .027 | 1260 | .040 | 1790 | .053 | 2280 |
N1138 | 50 | 22.4 | 2 | 1.969 | .882 | .079 | .142 | .063 | .800 | .016 | 507 | .031 | 886 | .047 | 1180 | .063 | 1430 |
N1139 | 50 | 22.4 | 2.5 | 1.969 | .882 | .098 | .154 | .055 | .560 | .014 | 736 | .028 | 1360 | .041 | 1920 | .055 | 2440 |
N1140 | 50 | 25.4 | 1.25 | 1.969 | 1.000 | .049 | .112 | .063 | 1.28 | .016 | 193 | .031 | 300 | .047 | 350 | .063 | 371 |
N1141 | 50 | 25.4 | 1.5 | 1.969 | 1.000 | .059 | .122 | .063 | 1.067 | .016 | 280 | .031 | 458 | .047 | 567 | .063 | 642 |
N1142 | 50 | 25.4 | 2 | 1.969 | 1.000 | .079 | .134 | .055 | .700 | .014 | 440 | .028 | 788 | .041 | 1070 | .055 | 1330 |
N1143 | 50 | 25.4 | 2.5 | 1.969 | 1.000 | .098 | .154 | .055 | .560 | .014 | 784 | .028 | 1450 | .041 | 2050 | .055 | 2600 |
N1144 | 50 | 25.4 | 3 | 1.969 | 1.000 | .118 | .161 | .043 | .367 | .011 | 960 | .022 | 1850 | .032 | 2700 | .043 | 3530 |
N1145 | 56 | 28.5 | 1.5 | 2.205 | 1.122 | .059 | .136 | .077 | 1.300 | .019 | 329 | .038 | 510 | .058 | 592 | .077 | 624 |
N1146 | 56 | 28.5 | 2 | 2.205 | 1.122 | .079 | .142 | .063 | .800 | .016 | 431 | .031 | 753 | .047 | 1000 | .063 | 1210 |
N1147 | 56 | 28.5 | 3 | 2.205 | 1.122 | .118 | .169 | .051 | .433 | .013 | 935 | .026 | 1780 | .038 | 2570 | .051 | 3330 |
N1148 | 60 | 20.5 | 2 | 2.362 | .807 | .079 | .161 | .083 | 1.050 | .021 | 523 | .041 | 858 | .062 | 1070 | .083 | 1210 |
N1149 | 60 | 20.5 | 2.5 | 2.362 | .807 | .098 | .169 | .071 | .720 | .018 | 681 | .035 | 1210 | .053 | 1650 | .071 | 2030 |
N1150 | 60 | 20.5 | 3 | 2.362 | .807 | .118 | .185 | .067 | .567 | .017 | 1000 | .033 | 1860 | .050 | 2610 | .067 | 3320 |
N1151 | 60 | 25.5 | 2.5 | 2.362 | 1.004 | .098 | .173 | .075 | .760 | .019 | 778 | .037 | 1370 | .056 | 1850 | .075 | 2260 |
N1152 | 60 | 25.5 | 3 | 2.362 | 1.004 | .118 | .183 | .065 | .550 | .016 | 1010 | .032 | 1890 | .049 | 2660 | .065 | 3390 |
N1153 | 60 | 30.5 | 2.5 | 2.362 | 1.201 | .098 | .169 | .071 | .720 | .018 | 778 | .035 | 1390 | .053 | 1880 | .071 | 2320 |
N1154 | 60 | 30.5 | 3 | 2.362 | 1.201 | .118 | .185 | .067 | .567 | .017 | 1150 | .033 | 2120 | .050 | 2990 | .067 | 3790 |
N1155 | 60 | 30.5 | 3.5 | 2.362 | 1.201 | .138 | .197 | .059 | .429 | .015 | 1490 | .030 | 2840 | .044 | 4100 | .059 | 5310 |
N1156 | 63 | 31 | 1.8 | 2.480 | 1.220 | .071 | .163 | .093 | 1.306 | .023 | 534 | .046 | 826 | .069 | 957 | .093 | 1010 |
N1157 | 63 | 31 | 2.5 | 2.480 | 1.220 | .098 | .167 | .069 | .700 | .017 | 664 | .034 | 1190 | .052 | 1620 | .069 | 2010 |
N1158 | 63 | 31 | 3 | 2.480 | 1.220 | .118 | .189 | .071 | .600 | .018 | 1100 | .035 | 2030 | .053 | 2830 | .071 | 3570 |
N1159 | 63 | 31 | 3.5 | 2.480 | 1.220 | .138 | .193 | .055 | .400 | .014 | 1220 | .028 | 2340 | .041 | 3390 | .055 | 4410 |
N1160 | 70 | 25.5 | 2 | 2.756 | 1.004 | .079 | .177 | .098 | 1.250 | .025 | 544 | .049 | 851 | .074 | 1000 | .098 | 1070 |
N1161 | 70 | 30.5 | 2.5 | 2.756 | 1.201 | .098 | .193 | .094 | .960 | .024 | 848 | .047 | 1420 | .071 | 1810 | .094 | 2110 |
N1162 | 70 | 30.5 | 3 | 2.756 | 1.201 | .118 | .201 | .083 | .700 | .021 | 1060 | .041 | 1890 | .062 | 2580 | .083 | 3190 |
N1163 | 70 | 35.5 | 3 | 2.756 | 1.398 | .118 | .201 | .083 | .700 | .021 | 1130 | .041 | 2030 | .062 | 2770 | .083 | 3440 |
N1164 | 70 | 35.5 | 4 | 2.756 | 1.398 | .157 | .228 | .071 | .450 | .018 | 1980 | .035 | 3750 | .053 | 5400 | .071 | 6980 |
N1165 | 70 | 40.5 | 4 | 2.756 | 1.594 | .157 | .220 | .063 | .400 | .016 | 1890 | .031 | 3630 | .047 | 5270 | .063 | 6860 |
N1166 | 70 | 40.5 | 5 | 2.756 | 1.594 | .197 | .244 | .047 | .240 | .012 | 2610 | .024 | 5130 | .035 | 7600 | .047 | 10000 |
N1167 | 71 | 36 | 2 | 2.795 | 1.417 | .079 | .181 | .102 | 1.300 | .026 | 646 | .051 | 1000 | .077 | 1160 | .102 | 1220 |
N1168 | 71 | 36 | 2.5 | 2.795 | 1.417 | .098 | .177 | .079 | .800 | .020 | 653 | .039 | 1140 | .059 | 1520 | .079 | 1840 |
N1169 | 71 | 36 | 4 | 2.795 | 1.417 | .157 | .220 | .063 | .400 | .016 | 1670 | .031 | 3200 | .047 | 4640 | .063 | 6030 |
N1170 | 80 | 31 | 2.5 | 3.150 | 1.220 | .098 | .209 | .110 | 1.120 | .028 | 830 | .055 | 1340 | .083 | 1630 | .110 | 1820 |
N1171 | 80 | 31 | 3 | 3.150 | 1.220 | .118 | .217 | .098 | .833 | .025 | 1020 | .049 | 1770 | .074 | 2340 | .098 | 2810 |
N1172 | 80 | 31 | 4 | 3.150 | 1.220 | .157 | .240 | .083 | .525 | .021 | 1650 | .041 | 3090 | .062 | 4380 | .083 | 5600 |
N1173 | 80 | 36 | 3 | 3.150 | 1.417 | .118 | .224 | .106 | .900 | .027 | 1220 | .053 | 2080 | .080 | 2690 | .106 | 3180 |
N1174 | 80 | 36 | 4 | 3.150 | 1.417 | .157 | .224 | .087 | .550 | .022 | 1840 | .043 | 3420 | .065 | 4830 | .087 | 6150 |
N1175 | 80 | 41 | 2.25 | 3.150 | 1.614 | .098 | .205 | .116 | 1.311 | .029 | 835 | .058 | 1290 | .087 | 1490 | .116 | 1570 |
Article | Order Reference | Size | Spring Deflection s in inch and Spring Load f in ib | ||||||||||||||||
No. | mm | inch | at s=0.25 h0 | at s=0.50 h0 | at s=0.75 h0 | at s=h0 | |||||||||||||
De | Di | t | t' | De | Di | t | t' | h | h0 | h0/t | s | f | s | f | s | f | s | f | |
N1176 | 80 | 41 | 3 | 3.150 | 1.614 | .118 | .209 | .767 | .767 | .023 | 1000 | .045 | 1770 | .068 | 2370 | .091 | 2900 | ||
N1177 | 80 | 41 | 4 | 3.150 | 1.614 | .157 | .244 | .550 | .550 | .022 | 1970 | .043 | 3660 | .065 | 5160 | .087 | 6570 | ||
N1178 | 80 | 41 | 5 | 3.150 | 1.614 | .197 | .264 | .340 | .340 | .017 | 2670 | .033 | 5180 | .050 | 7580 | .067 | 9920 | ||
N1179 | 90 | 46 | 2.5 | 3.543 | 1.811 | .098 | .224 | 1.280 | 1.280 | .031 | 955 | .063 | 1490 | .094 | 1730 | .126 | 1840 | ||
N1180 | 90 | 46 | 3.5 | 3.543 | 1.811 | .138 | .236 | .714 | .714 | .025 | 1320 | .049 | 2350 | .074 | 3200 | .098 | 3950 | ||
N1181 | 90 | 46 | 5 | 3.543 | 1.811 | .197 | .276 | .400 | .400 | .020 | 2540 | .039 | 4880 | .059 | 7080 | .079 | 9210 | ||
N1182 | 100 | 41 | 4 | 3.937 | 1.614 | .157 | .283 | .800 | .800 | .031 | 1970 | .063 | 3440 | .094 | 4570 | .126 | 5540 | ||
N1183 | 100 | 41 | 5 | 3.937 | 1.614 | .197 | .305 | .550 | .550 | .027 | 2790 | .054 | 5180 | .081 | 7300 | .108 | 9300 | ||
N1184 | 100 | 51 | 2.7 | 3.937 | 2.008 | .106 | .244 | 1.296 | 1.296 | .034 | 1080 | .069 | 1670 | .103 | 1940 | .138 | 2050 | ||
N1185 | 100 | 51 | 3.5 | 3.937 | 2.008 | .138 | .248 | .800 | .800 | .028 | 1270 | .055 | 2220 | .083 | 2950 | .110 | 3580 | ||
N1186 | 100 | 51 | 4 | 3.937 | 2.008 | .157 | .276 | .750 | .750 | .030 | 1960 | .059 | 3460 | .089 | 4670 | .118 | 5720 | ||
N1187 | 100 | 51 | 5 | 3.937 | 2.008 | .197 | .307 | .560 | .560 | .028 | 3140 | .055 | 5830 | .083 | 8200 | .110 | 10.400 | ||
N1188 | 100 | 51 | 6 | 3.937 | 2.008 | .236 | .323 | .367 | .367 | .022 | 3850 | .043 | 7430 | .065 | 10800 | .087 | 14200 | ||
N1189 | 112 | 57 | 3 | 4.409 | 2.244 | .118 | .272 | 1.300 | 1.300 | .038 | 1320 | .077 | 2040 | .115 | 2370 | .154 | 2500 | ||
N1190 | 112 | 57 | 4 | 4.409 | 2.244 | .157 | .283 | .800 | .800 | .031 | 1720 | .063 | 3010 | .094 | 4010 | .126 | 4860 | ||
N1191 | 112 | 57 | 6 | 4.409 | 2.244 | .236 | .335 | .417 | .417 | .025 | 3570 | .049 | 6820 | .074 | 9870 | .098 | 12800 | ||
N1192 | 125 | 41 | 4 | 4.921 | 1.614 | .157 | .323 | 1.050 | 1.050 | .041 | 1920 | .083 | 3150 | .124 | 3920 | .165 | 4450 | ||
N1193 | 125 | 51 | 4 | 4.921 | 2.008 | .157 | .335 | 1.125 | 1.125 | .044 | 2280 | .089 | 3670 | .133 | 4470 | .177 | 4980 | ||
N1194 | 125 | 51 | 5 | 4.921 | 2.008 | .197 | .350 | .780 | .780 | .038 | 2950 | .077 | 5180 | .115 | 6920 | .154 | 8430 | ||
N1195 | 125 | 51 | 6 | 4.921 | 2.008 | .236 | .370 | .567 | .567 | .033 | 3840 | .067 | 7110 | .100 | 10000 | .134 | 12700 | ||
N1196 | 125 | 61 | 5 | 4.921 | 2.402 | .197 | .354 | .800 | .800 | .039 | 3300 | .079 | 5760 | .118 | 7670 | .157 | 9290 | ||
N1197 | 125 | 61 | 6 | 4.921 | 2.402 | .236 | .378 | .600 | .600 | .035 | 4470 | .071 | 8200 | .106 | 11400 | .142 | 14500 | ||
N1198 | 125 | 61 | 8 | 7.5 | 4.921 | 2.402 | .315 | .295 | .429 | .114 | .362 | .029 | 7490 | .057 | 14500 | .086 | 21100 | .114 | 27600 |
N1199 | 125 | 64 | 3.5 | 4.921 | 2.520 | .138 | .315 | .177 | 1.286 | .044 | 1920 | .089 | 2990 | .133 | 3480 | .177 | 3690 | ||
N1200 | 125 | 64 | 5 | 4.921 | 2.520 | .197 | .335 | .138 | .700 | .034 | 2760 | .069 | 4950 | .103 | 6750 | .138 | 8360 | ||
N1201 | 125 | 64 | 8 | 7.5 | 4.921 | 2.520 | .315 | .295 | .417 | .102 | .325 | .026 | 6800 | .051 | 13200 | .077 | 19400 | .102 | 25400 |
N1202 | 125 | 71 | 6 | 4.921 | 2.795 | .236 | .366 | .130 | .550 | .032 | 4410 | .065 | 8190 | .097 | 11600 | .130 | 14700 | ||
N1203 | 125 | 71 | 8 | 7.4 | 4.921 | 2.795 | .315 | .291 | .409 | .094 | .300 | .024 | 6720 | .047 | 13100 | .071 | 19300 | .094 | 25400 |
N1204 | 125 | 71 | 10 | 9.2 | 4.921 | 2.795 | .394 | .362 | .465 | .071 | .180 | .018 | 9490 | .035 | 18800 | .053 | 28000 | .071 | 37200 |
N1205 | 140 | 72 | 3.8 | 5.512 | 2.835 | .150 | .343 | .193 | 1.289 | .048 | 2150 | .096 | 3330 | .145 | 3880 | .193 | 4110 | ||
N1206 | 140 | 72 | 5 | 5.512 | 2.835 | .197 | .354 | .157 | .800 | .039 | 2710 | .079 | 4740 | .118 | 6300 | .157 | 7640 | ||
N1207 | 140 | 72 | 8 | 7.5 | 5.512 | 2.835 | .315 | .295 | .441 | .126 | .400 | .031 | 6920 | .063 | 13300 | .094 | 19200 | .126 | 25000 |
N1208 | 150 | 61 | 5 | 5.906 | 2.402 | .197 | .406 | .209 | 1.060 | .052 | 3450 | .104 | 5650 | .156 | 7010 | .209 | 7950 | ||
N1209 | 150 | 61 | 6 | 5.906 | 2.402 | .236 | .425 | .189 | .800 | .047 | 4420 | .094 | 7710 | .142 | 10300 | .189 | 12400 | ||
N1210 | 150 | 71 | 6 | 5.906 | 2.795 | .236 | .425 | .189 | .800 | .047 | 4680 | .094 | 8170 | .142 | 10900 | .189 | 13200 | ||
N1211 | 150 | 71 | 8 | 7.5 | 5.906 | 2.795 | .315 | .295 | .472 | .157 | .500 | .039 | 7570 | .079 | 14200 | .118 | 20300 | .157 | 26000 |
N1212 | 150 | 81 | 8 | 7.5 | 5.906 | 3.189 | .315 | .295 | .461 | .146 | .462 | .036 | 7430 | .073 | 14100 | .109 | 20200 | .146 | 26100 |
N1213 | 150 | 81 | 10 | 9.3 | 5.906 | 3.189 | .394 | .366 | .512 | .118 | .300 | .030 | 10900 | .059 | 21300 | .089 | 31400 | .118 | 41300 |
N1214 | 160 | 82 | 4.3 | 6.299 | 3.228 | .169 | .390 | .220 | 1.302 | .055 | 2750 | .110 | 4.250 | .165 | 4930 | .220 | 5.200 | ||
N1215 | 160 | 82 | 6 | 6.299 | 3.228 | .236 | .413 | .177 | .750 | .044 | 3880 | .089 | 6870 | .133 | 9260 | .177 | 11300 | ||
N1216 | 160 | 82 | 10 | 9.4 | 6.299 | 3.228 | .394 | .370 | .531 | .138 | .350 | .034 | 11000 | .069 | 21400 | .103 | 31200 | .138 | 40900 |
N1217 | 180 | 92 | 4.8 | 7.087 | 3.622 | .189 | .433 | .244 | 1.292 | .061 | 3310 | .122 | 5.130 | .183 | 5970 | .244 | 6310 | ||
N1218 | 180 | 92 | 6 | 7.087 | 3.622 | .236 | .437 | .201 | .850 | .050 | 3740 | .100 | 6440 | .151 | 8470 | .201 | 10100 | ||
N1219 | 180 | 92 | 10 | 9.4 | 7.087 | 3.622 | .394 | .370 | .551 | .157 | .400 | .039 | 10200 | .079 | 19500 | .118 | 28300 | .157 | 36800 |
N1220 | 200 | 82 | 8 | 7.6 | 7.874 | 3.228 | .315 | .299 | 599 | .244 | .775 | .061 | 7480 | .122 | 13200 | .183 | 17600 | .244 | 21500 |
N1221 | 200 | 82 | 10 | 9.6 | 7.874 | 3.228 | .394 | .378 | .610 | .217 | .550 | .054 | 11100 | .108 | 20700 | .162 | 29200 | .217 | 37200 |
N1222 | 200 | 82 | 12 | 11.5 | 7.874 | 3.228 | .472 | .453 | .654 | .181 | .383 | .045 | 14700 | .091 | 28400 | .136 | 41200 | .181 | 53800 |
N1223 | 200 | 92 | 10 | 9.5 | 7.874 | 3.622 | .394 | .374 | .614 | .220 | .560 | .055 | 11900 | .110 | 22100 | .165 | 31100 | .220 | 39500 |
N1224 | 200 | 92 | 12 | 11.4 | 7.874 | 3.622 | .472 | .449 | .661 | .189 | .400 | .047 | 16200 | .094 | 31000 | .142 | 45000 | .189 | 58500 |
N1225 | 200 | 92 | 14 | 13.1 | 7.874 | 3.622 | .551 | .516 | .713 | .161 | .293 | .040 | 21000 | .081 | 41000 | .121 | 60300 | .161 | 79400 |
N1226 | 200 | 102 | 5.5 | 7.874 | 4.016 | .217 | .492 | .276 | 1.273 | .069 | 4470 | .138 | 6970 | .207 | 8150 | .276 | 8670 | ||
N1227 | 200 | 102 | 8 | 7.5 | 7.874 | 4.016 | .315 | .295 | .535 | .220 | .700 | .055 | 7050 | .110 | 12600 | .165 | 17200 | .220 | 21400 |
N1228 | 200 | 102 | 10 | 9.4 | 7.874 | 4.016 | .394 | .370 | .614 | .220 | .560 | .055 | 12600 | .110 | 23300 | .165 | 32800 | .220 | 41700 |
N1229 | 200 | 102 | 12 | 11.25 | 7.874 | 4.016 | .472 | .443 | .638 | .165 | .350 | .041 | 14600 | .083 | 28300 | .124 | 41300 | .165 | 54000 |
N1230 | 200 | 102 | 14 | 13.1 | 7.874 | 4.016 | .551 | .516 | .717 | .165 | .300 | .041 | 22700 | .083 | 44400 | .124 | 65300 | .165 | 85800 |
N1231 | 200 | 112 | 12 | 11.1 | 7.874 | 4.409 | .472 | .437 | .638 | .165 | .350 | .041 | 15600 | .083 | 30200 | .124 | 44200 | .165 | 57800 |
N1232 | 200 | 112 | 14 | 12.9 | 7.874 | 4.409 | .551 | .508 | .689 | .138 | .250 | .034 | 19900 | .069 | 39200 | .103 | 58000 | .138 | 76500 |
N1233 | 200 | 112 | 16 | 14.8 | 7.874 | 4.409 | .630 | .583 | .740 | .110 | .175 | .028 | 23300 | .055 | 46200 | .083 | 68900 | .110 | 91400 |
N1234 | 225 | 112 | 6.5 | 6.2 | 8.858 | 4.409 | .256 | .244 | .535 | .280 | 1.092 | .070 | 5040 | .140 | 8180 | .210 | 10100 | .280 | 11300 |
N1235 | 225 | 112 | 8 | 7.5 | 8.858 | 4.409 | .315 | .295 | .571 | .256 | .813 | .064 | 6920 | .128 | 12000 | .192 | 16000 | .256 | 19300 |
N1236 | 225 | 112 | 12 | 11.25 | 8.858 | 4.409 | .472 | .443 | .669 | .197 | .417 | .049 | 14000 | .098 | 26700 | .148 | 38600 | .197 | 50100 |
N1237 | 250 | 102 | 10 | 9.6 | 9.843 | 4.016 | .394 | .378 | .709 | .315 | .800 | .079 | 12300 | .157 | 21400 | .236 | 28500 | .315 | 34600 |
N1238 | 250 | 102 | 12 | 11.5 | 9.843 | 4.016 | .472 | .453 | .748 | .276 | .583 | .069 | 16000 | .138 | 29500 | .207 | 41300 | .276 | 52300 |
N1239 | 250 | 127 | 7 | 6.7 | 9.843 | 5.000 | .276 | .264 | .583 | .307 | 1.114 | .077 | 5770 | .154 | 9320 | .230 | 11400 | .307 | 12700 |
N1240 | 250 | 127 | 10 | 9.4 | 9.843 | 5.000 | .394 | .370 | .669 | .276 | .700 | .069 | 11000 | .138 | 19700 | .207 | 26900 | .276 | 33300 |
N1241 | 250 | 127 | 12 | 11.25 | 9.843 | 5.000 | .472 | .443 | .760 | .287 | .608 | .072 | 18600 | .144 | 34200 | .216 | 47600 | .287 | 60000 |
N1242 | 250 | 127 | 14 | 13.1 | 9.843 | 5.000 | .551 | .516 | .772 | .220 | .400 | .055 | 20200 | .110 | 38700 | .165 | 56200 | .220 | 73100 |
N1243 | 250 | 127 | 16 | 15 | 9.843 | 5.000 | .630 | .591 | .858 | .228 | .363 | .057 | 30700 | .114 | 59300 | .171 | 86500 | .228 | 113000 |
